Serrature per serrande e basculanti



UNI EN 12209

Brevettato

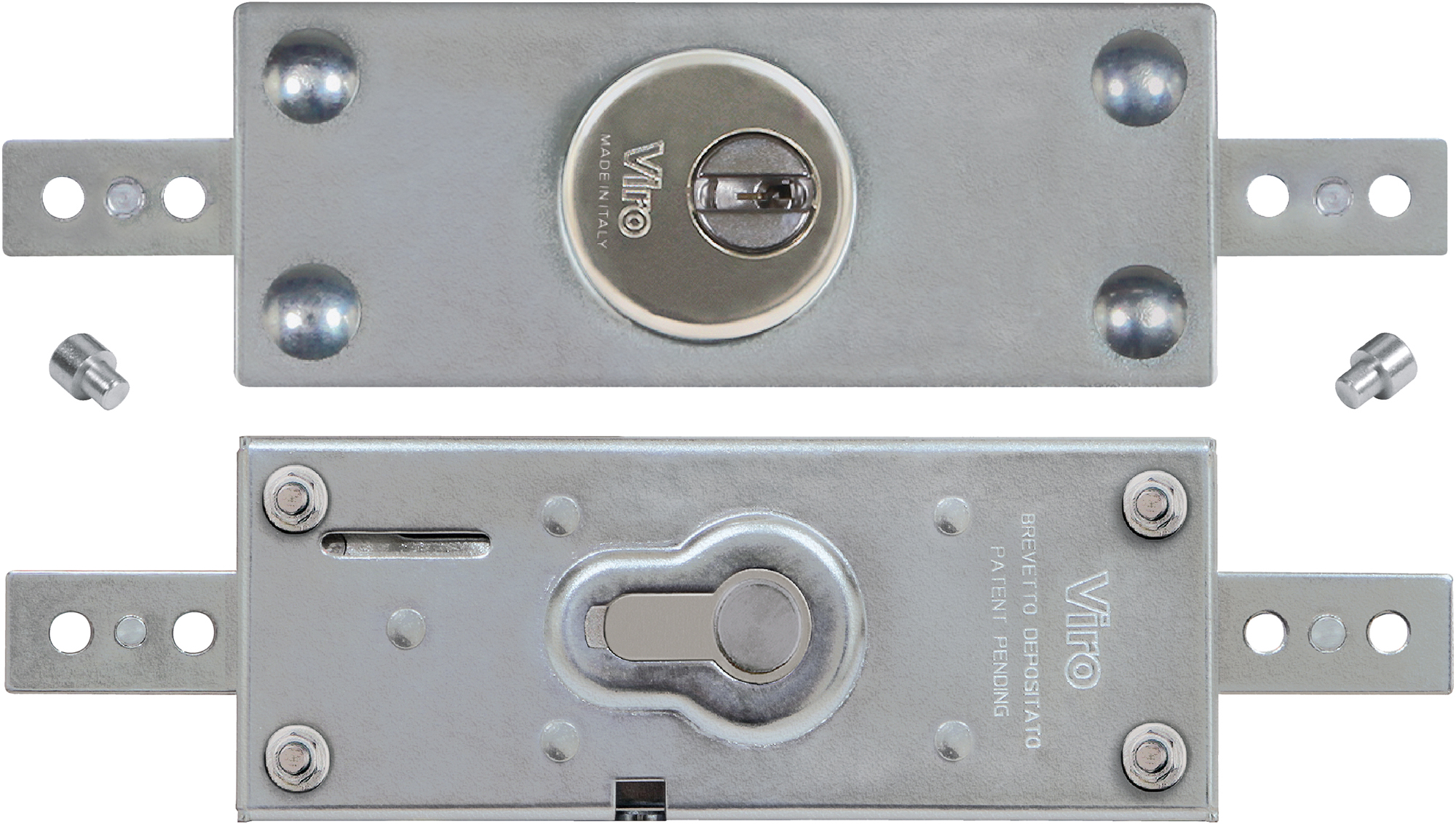

Serie 8270 con rosetta di sicurezza e predisposte per cilindro profilato

Le esclusive serrature della serie 8270 sono intercambiabili con le più diffuse serrature per serranda già installate, semplicemente allargando il foro cilindro, per alloggiare la rosetta di sicurezza. Queste serrature, grazie alla cassa rinforzata, al catenaccio di spessore 7 mm., alla forma antistrappo della rosetta e alla piastrina rotante antitrapano, rappresentano la soluzione ideale per coniugare massima resistenza antieffrazione e grande flessibilità nella scelta del cilindro.

  • Struttura e componenti interni:

    in acciaio zincato, di spessore maggiorato (2 mm.) rispetto alle normali serrature per serranda. Interassi dei fori di fissaggio identici alla serie 8230 e alle più diffuse serrature per serranda in commercio.

  • Piastra esterna di protezione:

    in acciaio zincato di spessore 2,5 mm. che, dopo aver applicato il cilindro profilato, si unisce saldamente alla cassa della serratura e alloggia la rosetta di sicurezza, impedendone lo strappo.

  • Catenacci pieni:

    composti da lamine in acciaio zincato, con spessore complessivo di 7 mm. a 2 mandate, corsa totale 24 mm.

  • Rosetta di sicurezza:

    in acciaio cementato, temprato, ramato e nichelato, con piastrina rotante contro lo scasso ed il trapano, in acciaio cementato, temprato, ramato e nichelato, di spessore 7 mm.

  • Meccanismo:
    • versione centrale con doppio catenaccio e versione laterale con singolo catenaccio, installabile indifferentemente a destra o a sinistra;
    • predisposta per doppio o mezzo cilindro profilato con nottolino DIN (escluso nottolino DIN a 45° destro) o universale e lato rosetta (esterno) 30 mm.;
    • azionamento dei catenacci attraverso la rotazione della chiave nel cilindro;
    • molle del settore di bloccaggio in acciaio armonico classe D.
  • Fornite con:
    • piolini staccati;
    • mostrina in ottone nichelato con funzione estetica per la rosetta di sicurezza;
    • grano in acciaio zincato per il fissaggio del cilindro sul supporto e relativa chiave a brugola;
    • viti di fissaggio in acciaio cementato, temprato e zincato (4 viti M6x35 mm per l’installazione su serrande e 4 viti M5x70 mm per l’installazione in verticale su porte metalliche di spessore fino a 40 mm);
    • nota di installazione con dima di foratura.
  • Confezione:

    scatola individuale.

  • A richiesta:
    • catenacci di lunghezza maggiorata (70 mm invece di 43 mm), corsa totale 24 mm;
    • accessorio per la realizzazione, con fresa a tazza, del foro per la rosetta di sicurezza (art. 8271.0600). L’accessorio è utilizzabile anche per l’installazione delle più diffuse borchie di sicurezza predisposte per cilindro profilato;
    • pratico espositore (art. 8271.0601.1) facilmente trasportabile e agganciabile a parete; disponibile base (art. 8271.0602.1) per appoggiare l’espositore a banco;
    • versioni fornite con mezzo cilindro nichelato di lunghezza 40 mm (30+10) o con coppia di mezzi cilindri nichelati in KA (far seguire al codice articolo il codice .1.772.9).
  • N.B. cilindro profilato non fornito in dotazione

 CLICCA SU QUESTO SIMBOLO NELLA RIGA DELL'ARTICOLO DI TUO INTERESSE PER IDENTIFICARE IL RIVENDITORE PIÙ VICINO A TE, CHE TRATTA QUESTO ARTICOLO

SERIE 8270 CON ROSETTA DI SICUREZZA E PREDISPOSTE PER CILINDRO PROFILATO



Art.

Descrizione

Dimensioni

Altezza della cassa

Peso unitario

Pezzi per confezione



N.



mm.

A x B

mm.

C

gr.

N.

   8271Centrale160 x 602212501
   8272Laterale destra o sinistra160 x 602211501
   8272/8272Coppia160 x 602222001
Catenacci di lunghezza maggiorata (.80). Supplemento:
Con mezzo cilindro o coppia di mezzi cilindri in dotazione (.1.772.9).
Far seguire al codice articolo, il codice dell’eventuale versione speciale.
Es. 8272/8272.80.1.772.9 = Coppia di serrature laterali con catenacci di lunghezza 70 mm, piolini staccati e coppia di mezzi cilindri nichelati in KA.
ACCESSORI



Art.

Descrizione

Dimensioni

Peso unitario

Pezzi per confezione



N.



mm.

A x B X C

gr.

N.

   8271.0600Accessorio di foratura-1701
   8271.0601.01Espositore serratura corazzata 8271435 x 44544001
   1.772.772.9Coppia di mezzi cilindri in KA-2601
