Serrature da infilare e cilindri

Cilindri profilati con apertura di emergenza di lunghezza speciale adatti alle SPRANGHE UNIVERSALI

  • Calcolo delle misure del cilindro per SPRANGA UNIVERSALE versione meccanica:
    • lato interno min. 30 mm [nell’uso con mezzo cilindro quest’ultimo deve essere min. 40 mm (30+10)];
    • lato esterno (montaggio con rosetta di sicurezza art. 4008.0809.075 o art. 4008.0809.046) = spessore della porta + da min. 17 a max. 22 mm (differenza dovuta alla regolabilità di 5 mm della rosetta);
    • lato esterno (montaggio senza rosetta di sicurezza) = spessore della porta + 12 mm (+ spessore di eventuali mostrine applicate sull’esterno).
  • Calcolo delle misure del cilindro per SPRANGA UNIVERSALE versione elettronica:
    • lato interno min. 45 mm [nell’uso con mezzo cilindro quest’ultimo deve essere min. 55 mm (45+10)];
    • lato esterno (montaggio sempre con rosetta di sicurezza di serie con LED) = spessore della porta + da min. 17 a max. 22 mm (differenza dovuta alla regolabilità di 5 mm della rosetta).
  • Corpo:

    in ottone massiccio trafilato e decapato.

  • Barilotto:

    in ottone, a 7 pistoncini.

  • Chiavi:

    in ottone nichelato, a profilo Viro Top Security, 3 in dotazione.

  • Meccanismo:
    • la funzione di emergenza consente di aprire il cilindro dal lato esterno anche se una chiave resta infilata nel lato interno;
    • invertendo l'inserimento lato interno - lato esterno i cilindri funzionano come normali cilindri (viene meno la funzione apertura di emergenza);
    • nottolino DIN a 30°;
    • pistoncini in ottone;
    • contropistoncini in ottone "a fungo" contro l'azione del grimaldello;
    • molle pistoncini in bronzo fosforoso;
    • anelli di arresto in ottone.

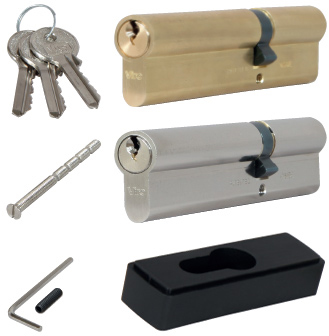

  • Forniti con:

    vite di fissaggio a passo metrico sezionabile (per il fissaggio su serrature da infilare), distanziale in nylon, grano e chiave a brugola (per il fissaggio su SPRANGA UNIVERSALE).

  • Confezione:

    scatola individuale.

  • A richiesta:

    versioni nichelate (aggiungere .9 alla fine del codice articolo).

  • Sono possibili tutte le esecuzioni speciali.

 CLICCA SU QUESTO SIMBOLO NELLA RIGA DELL'ARTICOLO DI TUO INTERESSE PER IDENTIFICARE IL RIVENDITORE PIÙ VICINO A TE, CHE TRATTA QUESTO ARTICOLO

CILINDRI PROFILATI CON APERTURA DI EMERGENZA DI LUNGHEZZA SPECIALE ADATTI ALLE SPRANGHE UNIVERSALI

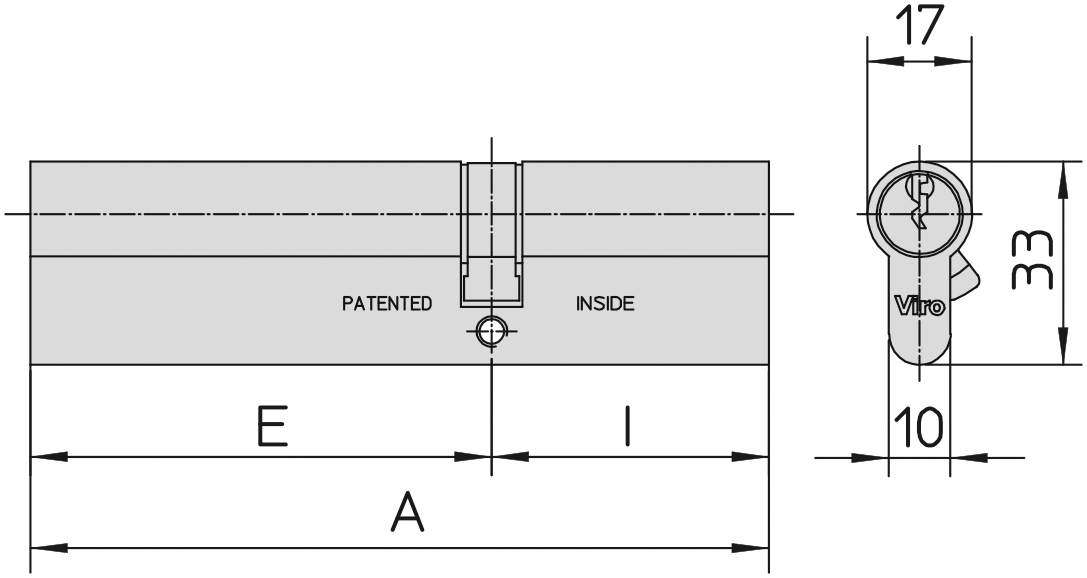

Art.

Lungezza totale

Posizione del nottolino

Pistoncini

Chiavi

Peso unitario

Pezzi per confezione



N.

mm.

A

mm.

B-C

N.

Art. N.

gr.

N.

   4703.75.4512075 - 4570294581
   4703.85.4513085 - 4570294901
